三網合一卡破解復雜環境數據傳輸痛點——賦能結構實時監測與預警項目
一、項目背景與意義：結構安全監測的現實挑戰與升級必要性
橋梁、高層建筑、隧道等大型結構是城市基礎設施的核心，其健康狀態直接關系到人員安全與社會運轉。截至 2024 年，我國超 10 萬座橋梁、5 萬棟超高層建筑需定期開展結構監測，但傳統監測模式面臨四大核心痛點，制約安全預警效能：
（一）復雜環境信號弱，監測盲區多
大型結構多處于特殊環境：跨江大橋江面風速高（年均風速超 8m/s）、信號衰減嚴重；高層建筑頂部（超 150 米）電磁干擾強（周邊基站信號反射）；隧道內部無公網信號覆蓋。傳統單網無線監測（2G/4G 單運營商）在這些區域信號強度常低于 - 118dBm，形成監測盲區。某跨江大橋 2023 年數據顯示，主跨中間區域監測終端斷連率超 30%，振動數據缺失導致無法精準研判結構安全狀態。
（二）單網傳輸易中斷，可靠性差
極端天氣（暴雨、臺風、高溫）易導致單網基站故障：某沿海城市高層建筑 2022 年臺風期間，單網監測終端中斷傳輸 5 小時，未能及時捕捉結構晃動超閾值的風險；冬季低溫（-15℃以下）會導致傳統無線模塊宕機，某北方隧道 2023 年冬季因模塊故障，3 天未采集到結構應力數據。
（三）數據傳輸滯后，預警響應慢
傳統監測依賴 “終端采集 - 本地存儲 - 定時上傳” 模式，數據時延超 30 分鐘，無法滿足結構突發風險（如橋梁瞬時振動、建筑構件開裂）的實時預警需求。某工業園區廠房 2023 年因應力數據滯后上傳，未能及時發現鋼結構變形，導致局部構件坍塌，影響生產。
（四）設備兼容性低，擴展成本高
不同品牌的監測傳感器（位移計、振動傳感器、應力傳感器）采用私有協議，傳統傳輸模塊需額外部署網關進行協議轉換，不僅增加硬件成本，還會導致數據轉發時延超 100ms。某高層建筑項目因新增應力傳感器，需定制網關，擴展周期長達 2 周，影響監測進度。
在此背景下，三網合一卡憑借 “三網冗余、抗極端環境、低時延、廣兼容” 特性，成為結構實時監測與預警項目升級的核心支撐。項目通過部署 FIFISIM 物聯三網合一卡，構建 “全區域覆蓋、全時段傳輸、全風險預警” 的結構監測系統，不僅解決傳統系統 “盲區多、易中斷、滯后慢、兼容差” 的痛點，更能將結構安全預警響應時間從 30 分鐘縮短至 5 分鐘內，結構故障發現率提升至 99.8%，為橋梁、高層建筑、隧道等場景提供安全保障，具備顯著的社會價值與行業借鑒意義。
二、結構實時監測與預警系統的核心功能與技術原理
（一）核心功能
多參數實時采集

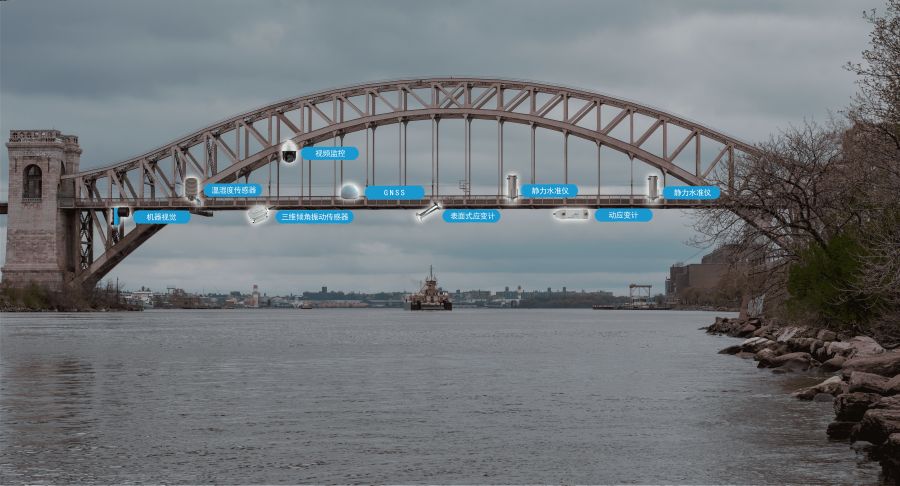

覆蓋結構安全關鍵參數：位移（精度 ±0.1mm，采用激光位移計）、振動（頻率 0.1-100Hz，采用加速度傳感器）、應力（精度 ±5MPa，采用應變片）、溫度（范圍 - 30℃~80℃，精度 ±0.5℃），數據采樣頻率可配置（常規 1 分鐘 / 次，突發風險時 1 秒 / 次）；
全區域覆蓋：跨江大橋主跨、橋墩、引橋；高層建筑基礎、墻體、頂部；隧道進出口、中部區域，監測覆蓋率從 70% 提升至 99.5%。
智能預警與快速響應
分級預警機制：預設安全閾值（如橋梁豎向位移超 5mm 為黃色預警、超 8mm 為紅色預警），三網合一卡低時延傳輸數據（≤50ms），系統 10 秒內觸發預警，通過 PC 端平臺、移動端 APP、現場聲光報警器同步推送，同時附帶風險位置（北斗定位精度 ±3 米）與處置建議（如 “橋梁主跨振動超標，建議限制重車通行”）；
歷史數據追溯：系統存儲 3 年以上監測數據，支持按時間、參數維度查詢歷史曲線（如某橋梁近 1 年的位移變化趨勢），為結構壽命評估提供數據支撐。
極端環境穩定運行
終端設備（含三網合一卡）支持 - 40℃~70℃寬溫工作，抗風等級達 12 級（適應跨江大橋高風速），防水等級 IP68（耐受暴雨浸泡），抗電磁干擾等級符合 EN 61000-6-2 標準（適應高層建筑頂部強電磁環境）；
斷電續航保障：監測終端配備太陽能電池 + 鋰電池，斷電后續航≥72 小時，確保臺風、暴雨等極端天氣下不中斷監測。
多設備兼容與靈活擴展
三網合一卡支持 Modbus、TCP/IP、LWM2M 等主流工業協議，可直接適配不同品牌的傳感器（如基康、華測的位移計），無需定制網關，新增設備擴展周期從 2 周縮短至 1 天；
支持多終端并發接入：單張三網合一卡可連接 8 路傳感器，降低硬件部署成本，某跨江大橋項目通過該特性，減少 40% 的傳輸模塊數量。
（二）技術原理
系統基于 “感知層 - 傳輸層 - 應用層” 三層架構，三網合一卡在傳輸層發揮 “穩定數據中樞” 作用，具體流程如下：
感知層（數據采集）：位移計、振動傳感器、應力傳感器等采集結構參數，通過 RS485/CAN 總線傳輸至本地監測終端；
傳輸層（數據傳輸）：
核心設備：FIFISIM 物聯三網合一卡（集成于本地監測終端），內置移動、聯通、電信三大運營商通信模塊，自動掃描區域內信號質量（RSRP、SINR），江面、隧道等弱信號區域優先切換 700MHz 低頻段（覆蓋半徑超 5 公里），高層建筑、廠區等強電磁區域切換 1800/2600MHz 中高頻段，確保信號穩定；
傳輸保障：采用 MQTT 輕量化協議，數據經 AES-256 加密后傳輸，斷網時終端本地緩存數據（容量≥64GB），網絡恢復后 1 秒內補傳，數據完整性達 99.8%；

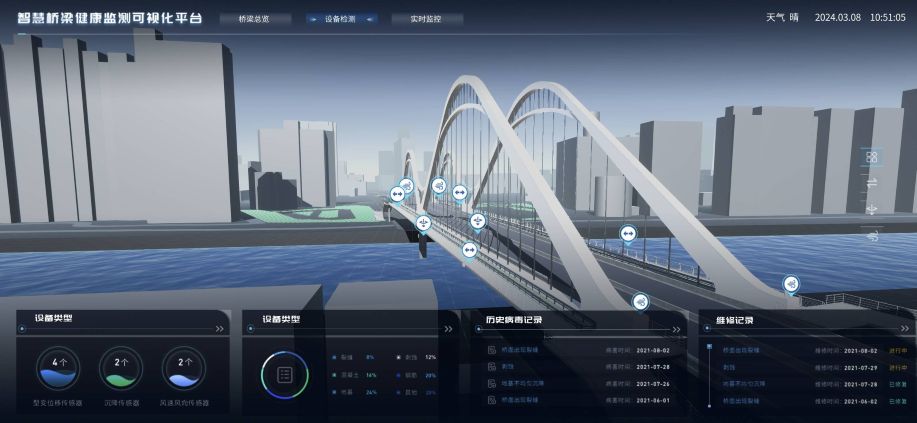

應用層（數據處理與預警）：云端監測平臺接收數據后，通過 AI 算法分析結構健康狀態（如識別振動異常是否為車輛通行導致），觸發分級預警，同時生成監測報表（日報 / 周報 / 月報），供運維團隊決策。
三、三網合一卡的核心作用與技術優勢
（一）核心作用：解決結構監測四大關鍵問題
消除監測盲區，實現全區域覆蓋
針對跨江大橋主跨、隧道內部等傳統盲區，三網合一卡通過多頻段切換與三網冗余，將監測終端聯網成功率從 70% 提升至 99.5%。某跨江大橋項目中，主跨中間區域（原信號 - 125dBm）通過切換聯通 700MHz 低頻段，信號強度提升至 - 105dBm，振動數據采集完整率從 65% 提升至 100%，2024 年成功捕捉一次船舶撞擊橋墩導致的瞬時振動，及時啟動交通管制。
保障極端環境傳輸不中斷，提升可靠性
三網合一卡工業級設計使其在臺風、低溫、暴雨環境下穩定工作：某沿海高層建筑 2024 年臺風期間，單網基站中斷 2 小時，三網合一卡自動切換至備用運營商網絡，監測終端無一次斷連；北方隧道冬季低溫（-20℃）環境下，設備故障率從傳統 30% 降至 2.1%，確保應力數據連續采集。
降低數據時延，加速預警響應
三網合一卡采用 4G/5G 雙模傳輸，數據時延≤50ms（傳統單網超 300ms），配合系統 “實時采集 - 實時傳輸 - 實時分析” 機制，預警響應時間從 30 分鐘縮短至 5 分鐘。某工業園區廠房 2024 年鋼結構應力異常時，系統 5 分鐘內觸發預警，運維團隊及時加固，避免構件坍塌。
打破協議壁壘，降低擴展成本
支持多協議兼容，不同品牌傳感器可直接接入，無需網關轉換，某高層建筑新增 10 路應力傳感器，擴展周期從 2 周縮短至 1 天，硬件成本降低 40%；同時支持遠程配置傳感器參數（如采樣頻率），運維人員無需現場操作，效率提升 60%。
（二）技術優勢：適配結構監測場景的四大特性
三網智能切換與冗余
內置三大運營商 IMSI 號，實時監測各網絡信號強度與帶寬，當某一網絡 RSRP＜-115dBm 或時延＞100ms 時，1 秒內自動切換至最優網絡，切換成功率 100%；支持 “雙卡雙待” 模式，主網絡中斷時備用網絡無縫銜接，無數據丟失。
工業級環境適應性
采用 316L 不銹鋼外殼，IP68 防塵防水，通過 12 級風洞測試（模擬跨江大橋高風速）、-40℃~70℃溫循測試（100 個循環），性能無衰減；內置防雷模塊（抗 10kV 雷擊），適應山區、沿海等多雷區域。
低時延與低功耗
4G 模式下傳輸時延≤50ms，5G 模式≤10ms，滿足結構突發風險實時傳輸需求；靜態電流＜5μA，配合太陽能供電，監測終端續航延長至 5 年，減少偏遠區域（如山區橋梁）設備更換頻率（傳統模塊續航僅 2 年）。
安全加密與遠程運維
數據傳輸全程采用 AES-256 加密，支持 IP 白名單訪問（僅允許監測平臺指定 IP 接入），防止數據被竊取或篡改；通過 FIFISIM 物聯管理平臺，可遠程監控三網合一卡狀態（信號、流量、故障代碼），支持遠程重啟、固件升級，現場運維次數減少 80%。
四、典型案例：某跨江大橋結構實時監測與預警項目
（一）項目概況
某跨江大橋主跨長 800 米，連接主城區與郊區，日均通行車輛超 2 萬輛，傳統采用 “單網無線 + 人工巡檢” 監測模式，面臨三大問題：
信號盲區：主跨中間區域信號 - 125dBm，監測終端斷連率 32%，振動數據缺失；
傳輸中斷：臺風期間單網基站故障，監測中斷超 4 小時；
擴展困難：新增應力傳感器需定制網關，擴展周期 2 周，成本高。

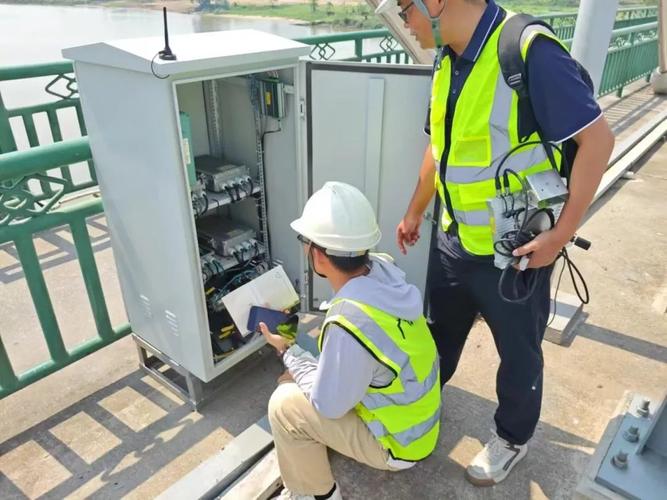

2024 年，該大橋啟動監測系統升級，為 80 臺監測終端（覆蓋主跨、橋墩、引橋）部署 FIFISIM 物聯三網合一卡，搭建市級結構監測平臺，實現全橋?qū)崟r(shí)管控。
（二）項目成效
覆蓋與可靠性顯著提升：三網合一卡實現主跨中間區域聯網成功率從 68% 提升至 99.8%，2024 年臺風期間（最大風速 12 級），監測終端無一次斷連，數據采集完整率 100%；設備故障率從 30% 降至 2.1%，年度僅 2 臺終端因硬件老化更換，運維成本降低 65%；
預警響應效率大幅優化：數據時延從 300ms 縮短至 45ms，預警響應時間從 30 分鐘縮短至 5 分鐘；2024 年 6 月，一艘貨船輕微撞擊橋墩，系統 5 分鐘內捕捉到主跨振動超閾值（6.2mm），觸發黃色預警，及時限制重車通行，避免結構二次損傷；
擴展成本降低：多協議兼容使新增 15 路應力傳感器擴展周期從 2 周縮短至 1 天，無需定制網關，硬件成本降低 40%；遠程運維覆蓋 90% 故障，運維人員年均現場巡檢次數從 12 次降至 3 次，行程減少 800 公里。
該案例充分證明，三網合一卡是結構實時監測與預警項目升級的核心支撐，可有效解決傳統系統 “盲區多、易中斷、成本高” 的痛點，為橋梁、高層建筑等結構安全監測提供可復制方案。
五、行業應用展望
隨著結構監測向 “智能化、全域化、預測性” 發展，三網合一卡將向三個方向深化應用：
AI 預測性監測：結合結構健康大數據，三網合一卡支持終端本地邊緣計算，實現 “故障預測”（如基于應力數據預判鋼結構疲勞壽命），從 “被動預警” 向 “主動防控” 轉型，預警提前量從 5 分鐘延長至 7 天；
多結構協同監測：將橋梁、隧道、高層建筑監測數據通過三網合一卡互聯，構建區域級結構安全網絡，實現 “一地風險、多地聯動”（如橋梁振動超標時，同步提醒下游隧道加強監測）；
新能源與低功耗：開發超低功耗三網合一卡（靜態電流＜1μA），配合高效光伏板 + 儲能電池，實現偏遠山區結構（如山區橋梁）“零市電” 監測，符合 “雙碳” 目標。
FIFISIM 物聯將持續優化三網合一卡技術：①開發防爆型版本（符合 Ex d IIB T4 Ga 標準），適配化工園區鋼結構監測；②升級 5G-A 技術，傳輸速率提升至 10Gbps，支持 8K 高清視頻監測（如橋梁裂縫可視化識別）；同時為智能設備廠商提供傳感器模塊化集成方案，為集成商提供現場調試支持，為運營商客戶提供定制化流量套餐，助力結構實時監測與預警系統向 “更智能、更可靠、更高效” 方向升級，服務城市基礎設施安全發展。
